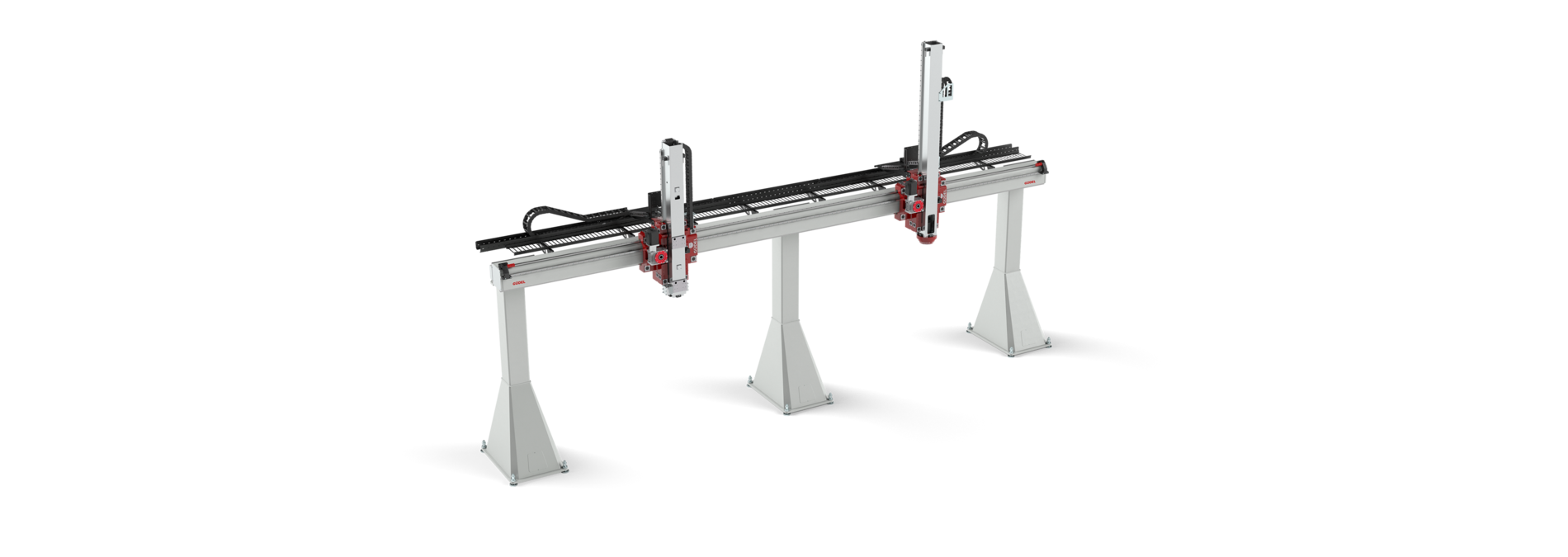

Typ ZP

Flexibel einsetzbares 2-Achs-Portal

Das hochdynamische ZP ermöglicht ein flexibles Positionieren der Stützen am Portalträger. Dies erleichtert die Planungsphase Ihres Automationsprojekts, da Sie sich nicht von vorneherein auf genaue Abmessungen festlegen müssen. Das ZP kann individuell auf die Anforderungen Ihrer zu automatisierenden Prozesse oder Maschinen konzipiert werden.

2-Achs-Portal: Typ ZP

Das flexible Portal-System

Unser neues Portal-Konzept ermöglicht ein flexibles Positionieren der Stützen am Portalträger

Dies ist ein grosser Vorteil während der Planungsphase, da oftmals die genauen Abmessungen der zu automatisierenden Prozesse bzw. Maschinen erst zu einem relativ späten Zeitpunkt bekannt sind.

Die Flexibilität erlaubt auch einen kostengünstigen Umbau nach der Inbetriebsetzung, falls zu einem späteren Zeitpunkt eine Anpassung der Produktionsprozesse gewünscht wird.

MEDIA

Erleben Sie unsere Produkte

DOWNLOADS

Produkt	Type	Sprache	Nutzlast (N)	Download

Ihr Sorglos-Paket - Unsere Service Angebote

Support

Damit sich ihre Investition auszahlt

Bei Störungen sind wir rund um die Uhr telefonisch für Sie da, lokalisieren Fehler per Fernwartung und setzen die Anlage rasch wieder in Betrieb. Ersatzteile sind dank unserer weltweiten Präsenz in kurzer Zeit verfügbar.

Mehr erfahren

Protect

Damit Ihre Werte erhalten bleiben

Wir warten Ihre Anlage, tauschen Verschleissteile rechtzeitig aus und planen Unterhaltsarbeiten. In einer regelmässigen Inspektion analysieren wir den Zustand Ihrer Systeme und decken Mängel auf, bevor sie zu Unterbrechungen führen.

Mehr erfahren

Improve

So schaffen Sie Mehrwert

Unsere Fachleute optimieren Prozesse und Maschinen. Mit einer Retrofit-Lösung bauen wir die Anlage auf neue Anforderungen um und erhöhen die Produktivität. Wir schulen Ihre Mitarbeitenden, damit sie in die Lage sind, die Systeme richtig zu bedienen und professionell zu warten.

Mehr erfahren

Kontakt

Ihre Anfrage beantworten wir gerne

Anrede

Land

Vorname

Nachname

E-Mail

Telefon

Firma

Position

Betreff

Nachricht

Hiermit willige ich ein, dass die oben erhobenen Daten zum Zwecke der Bearbeitung meiner Anfrage über das Kontaktformular von Güdel im Einklang mit der Datenschutzerklärung verarbeitet werden. Diese Einwilligung kann jederzeit für die Zukunft widerrufen werden. *

* Dieses Feld ist ein Pflichtfeld.

Lesen Sie Neuigkeiten über die Entwicklungen unserer Produkte, aktuelle Nachrichten, Informationen über Veranstaltungen und die neuesten Inhalte auf unserer Webseite.

Güdel Newsletter

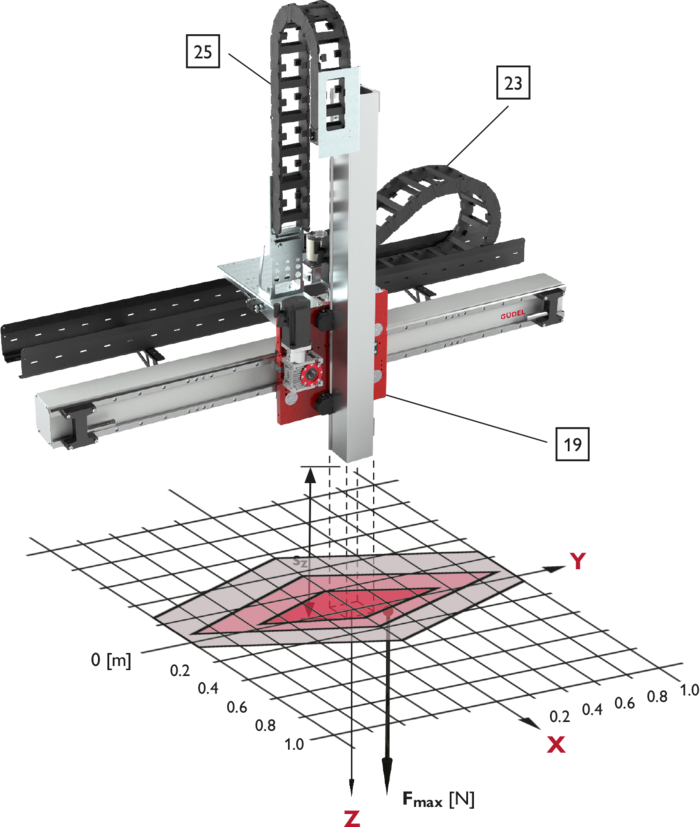

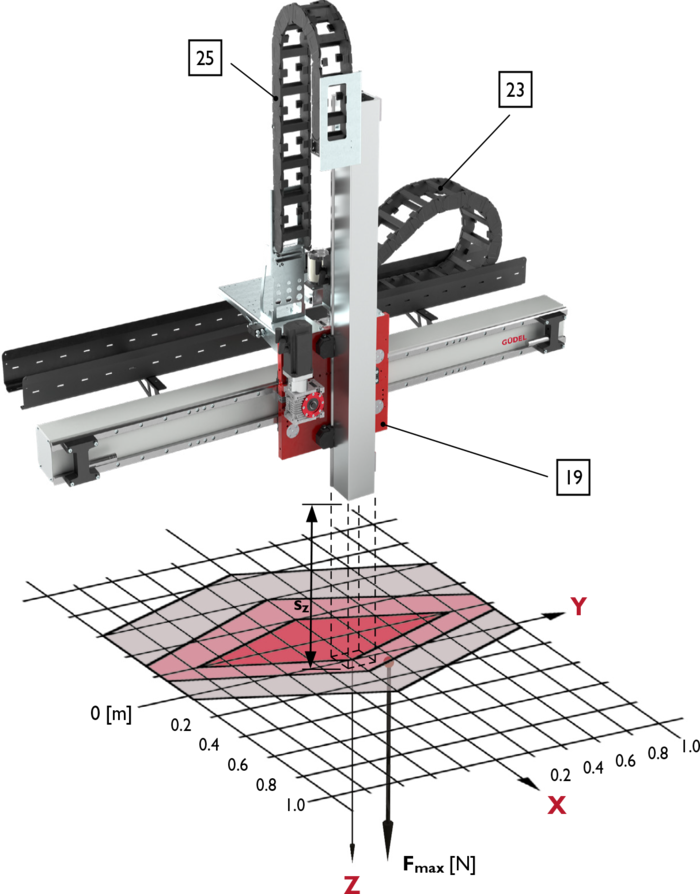

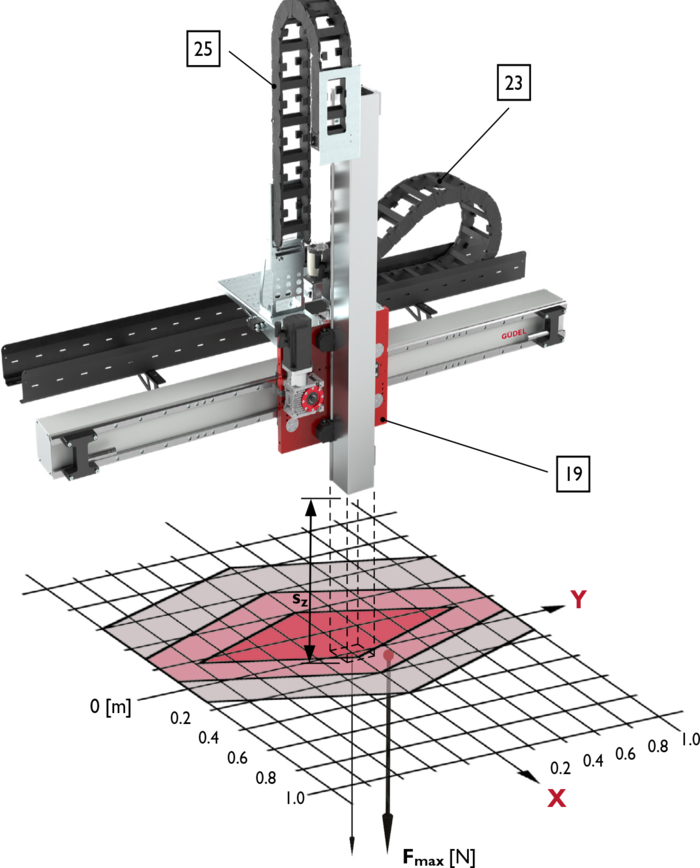

Laufwagen - Energiekette

Position	Material	Beschreibung	Art. No.	Dim.	Mass
19	Alu	Laufwageneinheit kpl*			27 kg *
23	PAG	Energiekette Y-Achse	H4.42.11.150.0	42 x 108 mm	1,96 kg/m
		Anschlusselement mit Kettenkamm	E40.420.11.2.C
25	PAG	Energiekette Z-Achse	H4.42.06.150.0	42 x 68 mm	1,86 kg/m
		Anschlusselement mit Kettenkamm	E40.420.11.2.C

* Gewicht ohne Motoren, Elektrokasten, Kabel.

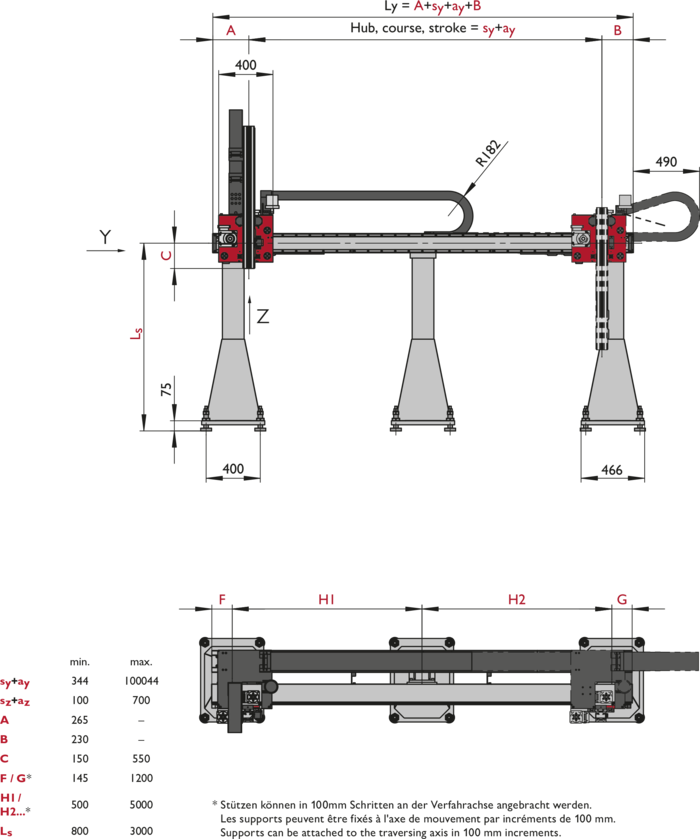

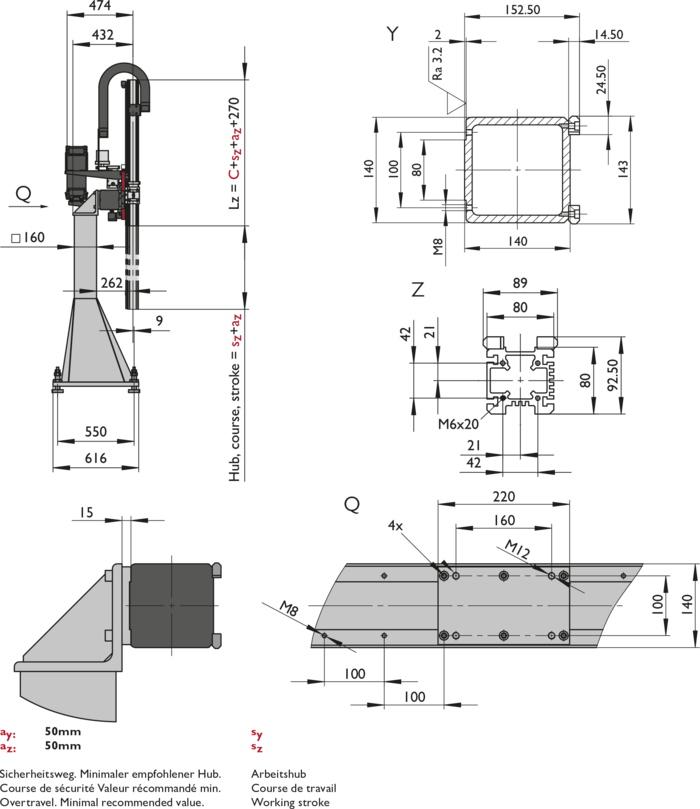

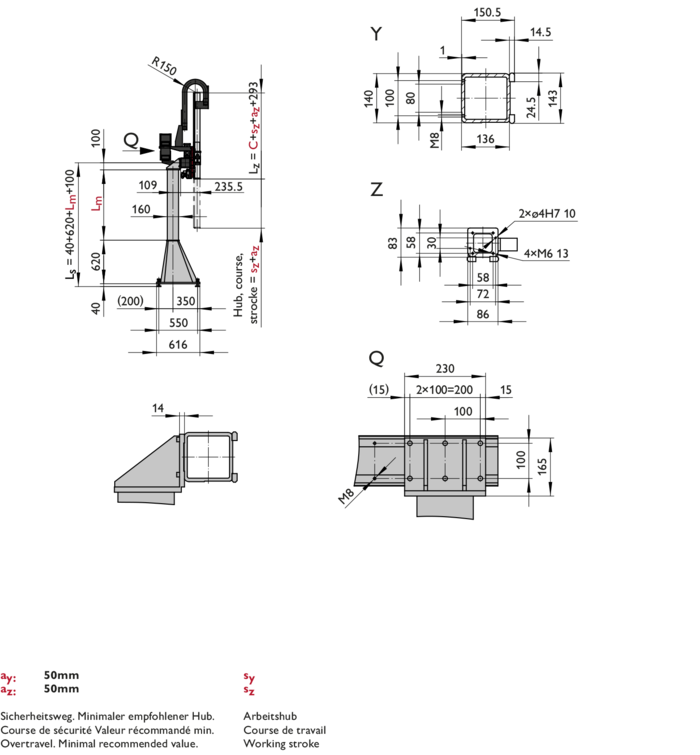

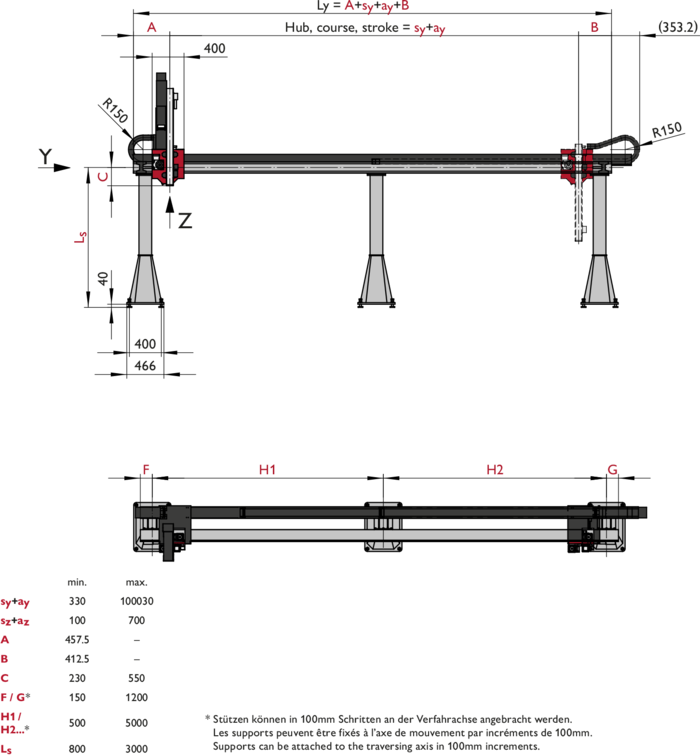

Hub und Antriebsdaten Typ ZP-2

Achse		y
Hub[mm]	[mm]	sy ≤ 30000¹
max. Nutzlast F	[N]	160	250	400
Geschwindigkeit *	*[m min ^-1]**	150	112,5	75
Beschleunigung	[ms^-2]	6	5	2,5
Übersetzung Getriebe *	[-]	3	4	6
Güdel Getriebe Typ *	[-]	045	045	045
Linearvorschub pro Motorumdrehung	[mm]	33,33	25,00	16,67
Beschleunigungszeit	[s]	0,417	0,375	0,500
Beschleunigungshub	[m]	0,521	0,352	0,313
Drehzahl Motor *	[min-1]	4500	4500	4500
Statisches Motorenmoment *	[Nm]	0,51	0,42	0,34
Maximales Motorenmoment *	[Nm]	3,71	2,65	1,25
Reduziertes Massenträgheitsmoment der Achse *	[kgm²]	2,50E-03	1,50E-03	8,10E-04
		hoch dynamisch	optimal	hohe Last

Achse		z
Hub[mm]	[mm]	s_z ≤ 700¹
max. Nutzlast F	[N]	160	250	400
Geschwindigkeit *	*[m min ^-1]**	112,5	75	45
Beschleunigung	[ms^-2]	12	5	1,5
Übersetzung Getriebe *	[-]	4	6	10
Güdel Getriebe Typ *	[-]	045	045	045
Linearvorschub pro Motorumdrehung	[mm]	25	16,67	10
Beschleunigungszeit	[s]	0,156	0,25	0,5
Beschleunigungshub	[m]	0,146	0,156	0,188
Drehzahl Motor *	[min-1]	4500	4500	4500
Statisches Motorenmoment *	[Nm]	1,46	1,33	1,2
Maximales Motorenmoment *	[Nm]	3,29	2,04	1,4
Reduziertes Massenträgheitsmoment der Achse *	[kgm²]	5,30E-04	3,20E-04	1,80E-04
		hoch dynamisch	optimal	hohe Last

* HPG

Wiederholgenauigkeit

r = ± 0.02 mm

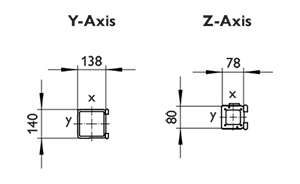

Biegungs- und Torsionswerte

Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]

* mit Schienen

Laufwagen - Energiekette

Position	Material	Beschreibung	Art. No.	Dim.	Mass
19	Alu	Laufwageneinheit kpl*			38 kg *
23	PAG	Energiekette Y-Achse	H4Q.44.200.200	44 x 200 mm	1,7kg/m
		Anschlusselement mit Kettenkamm	E4Q.440.200.1.12.C
25	PAG	Energiekette Z-Achse	H4Q.44.108.150	44 x 108 mm	1.5 kg/m
		Anschlusselement mit Kettenkamm	E4Q.440.108.1.12.C

* Gewicht ohne Motoren, Elektrokasten, Kabel.

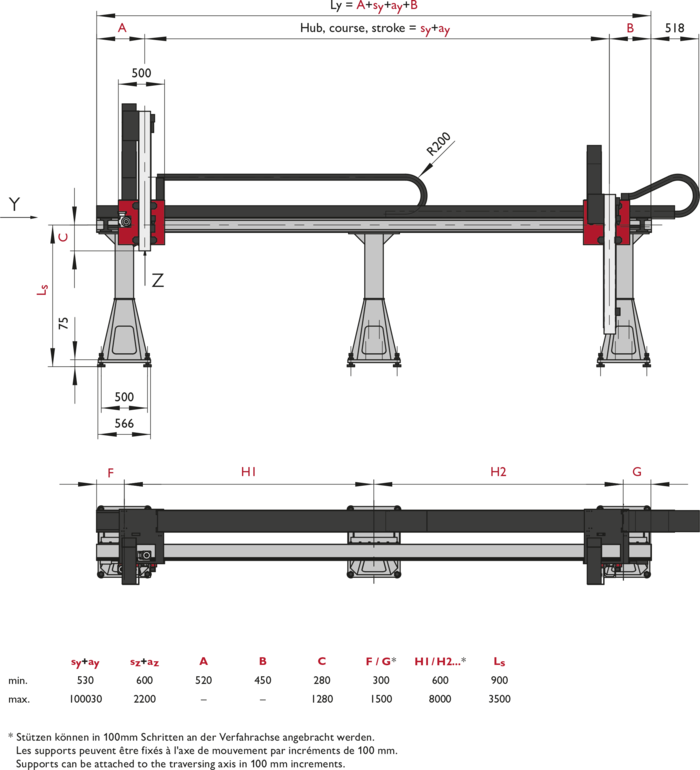

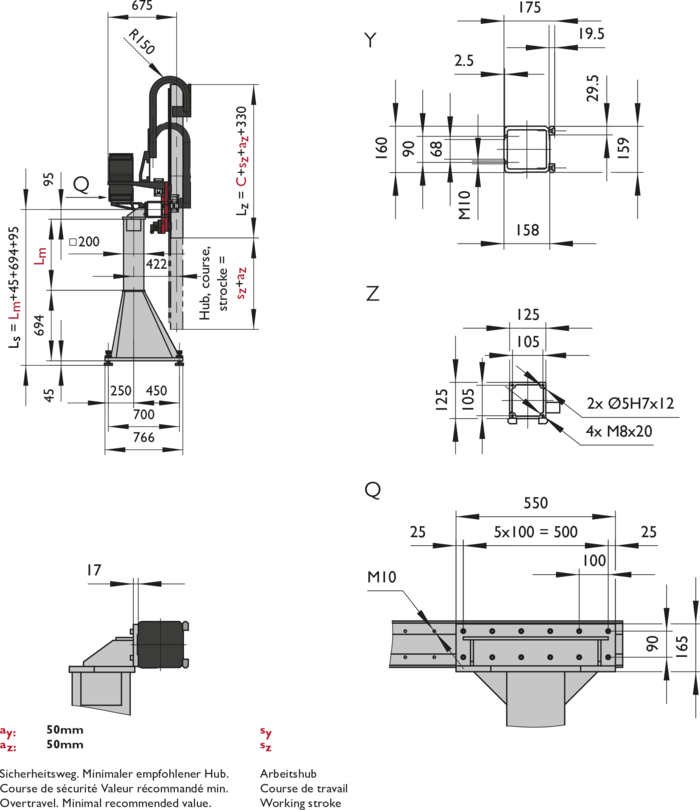

Hub und Antriebsdaten Typ ZP-3

Achse		y
Hub[mm]	[mm]	sy ≤ 100030¹
max. Nutzlast F	[N]	300	300	800
Geschwindigkeit *	*[m min ^-1]**	150	112,5	75
Beschleunigung	[ms^-2]	5,5	4	3
Übersetzung Getriebe *	[-]	3	4	6
Güdel Getriebe Typ *	[-]	045	045	045
Linearvorschub pro Motorumdrehung	[mm]	33,33	25,0	16,67
Beschleunigungszeit	[s]	0,455	0,469	0,417
Beschleunigungshub	[m]	0,568	0,439	0,260
Drehzahl Motor *	[min-1]	4500	4500	4500
Statisches Motorenmoment *	[Nm]	0,8	0,7	0,6
Maximales Motorenmoment *	[Nm]	5,5	3,7	2,5
Reduziertes Massenträgheitsmoment der Achse *	[kgm²]	4.0E-03	2.6E-03	1.4E-03
		hoch dynamisch	optimal	hohe Last

Achse		z
Hub[mm]	[mm]	s_z ≤ 1000¹
max. Nutzlast F	[N]	300	500	800
Geschwindigkeit *	*[m min ^-1]**	112,5	75	45
Beschleunigung	[ms^-2]	45	2,5	1,5
Übersetzung Getriebe *	[-]	4	6	10
Güdel Getriebe Typ *	[-]	045	045	045
Linearvorschub pro Motorumdrehung	[mm]	25,00	16,67	10,00
Beschleunigungszeit	[s]	0,188	0,500	0,500
Beschleunigungshub	[m]	0,176	0,313	0,188
Drehzahl Motor *	[min-1]	4500	4500	4500
Statisches Motorenmoment *	[Nm]	3,3	3,0	2,6
Maximales Motorenmoment *	[Nm]	6,6	3,7	3,0
Reduziertes Massenträgheitsmoment der Achse *	[kgm²]	1.1E-03	6.9E-04	3.8E-04
		hoch dynamisch	optimal	hohe Last

* HPG

Wiederholgenauigkeit

r = ± 0.02 mm

Biegungs- und Torsionswerte

Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]

* mit Schienen

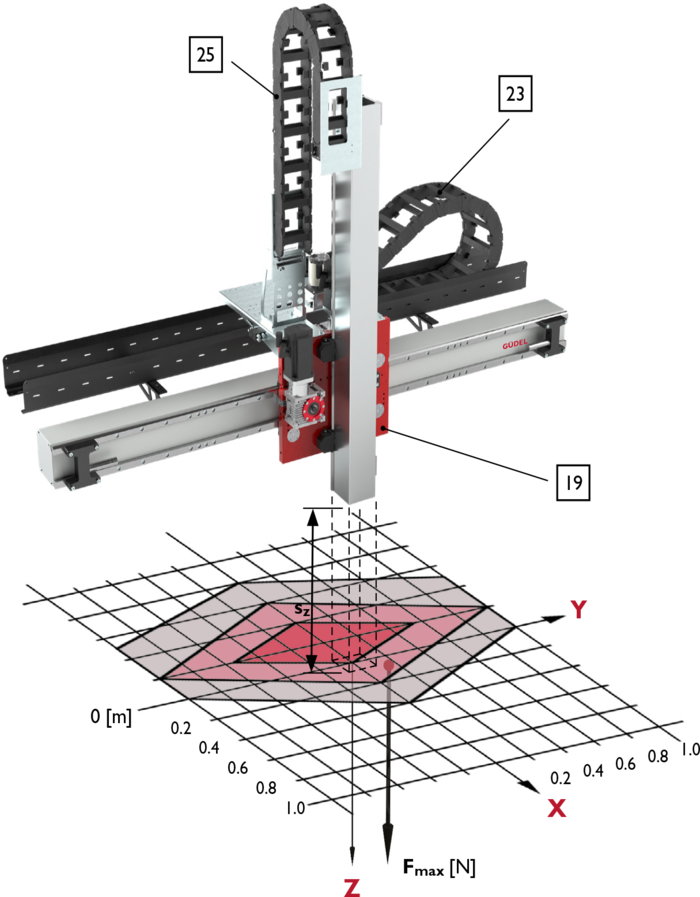

Laufwagen - Energiekette

Position	Material	Beschreibung	Art. No.	Dim.	Mass
19	Alu	Laufwageneinheit kpl*			60 kg *
23	PAG	Energiekette Y-Achse	H4Q.44.200.200	44 x 200 mm	1.7 kg/m
		Anschlusselement mit Kettenkamm	E4Q.440.200.1.12.C
25	PAG	Energiekette Z-Achse	H4Q.44.108.150	44 x 108 mm	1.5 kg/m
		Anschlusselement mit Kettenkamm	E4Q.440.108.1.12.C

* Gewicht ohne Motoren, Elektrokasten, Kabel.

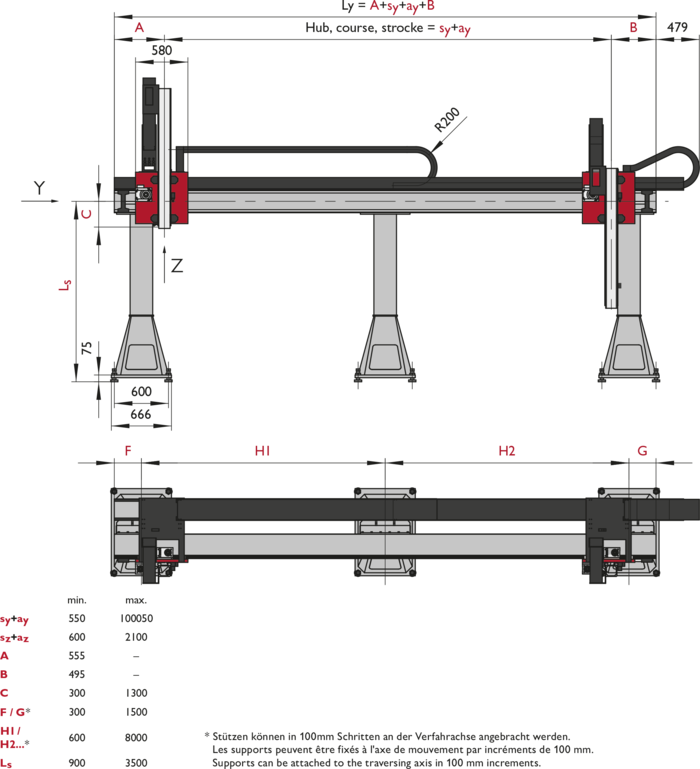

Hub und Antriebsdaten Typ ZP-4

Achse		y
Hub[mm]	[mm]	sy ≤ 100050¹
max. Nutzlast F	[N]	800	1250	2000
Geschwindigkeit *	*[m min ^-1]**	200	120	75
Beschleunigung	[ms^-2]	5	4	2
Übersetzung Getriebe *	[-]	3	5	8
Güdel Getriebe Typ *	[-]	060	060	060
Linearvorschub pro Motorumdrehung	[mm]	44.43	26.66	16.66
Beschleunigungszeit	[s]	0.667	0.500	0.625
Beschleunigungshub	[m]	1.111	0.500	0.391
Drehzahl Motor *	[min-1]	4502	4502	4502
Statisches Motorenmoment *	[Nm]	1.8	1.3	1.1
Maximales Motorenmoment *	[Nm]	11.1	6.8	3.4
Reduziertes Massenträgheitsmoment der Achse *	[kgm²]	1.2E-02	5.1E-03	2.6E-04
		hoch dynamisch	optimal	hohe Last

Achse		z
Hub[mm]	[mm]	s_z ≤ 1200¹
max. Nutzlast F	[N]	800	1250	2000
Geschwindigkeit *	*[m min ^-1]**	120	75	45
Beschleunigung	[ms^-2]	7.5	2.5	1
Übersetzung Getriebe *	[-]	5	8	13.33
Güdel Getriebe Typ *	[-]	060	060	060
Linearvorschub pro Motorumdrehung	[mm]	26.66	16.66	10.0
Beschleunigungszeit	[s]	0.267	0.500	0.750
Beschleunigungshub	[m]	0.267	0.500	0.281
Drehzahl Motor *	[min-1]	4502	4502	4502
Statisches Motorenmoment *	[Nm]	7.0	6.1	5.6
Maximales Motorenmoment *	[Nm]	12.1	7.6	6.2
Reduziertes Massenträgheitsmoment der Achse *	[kgm²]	2.6E-03	1.4E-03	7.6E-04
		hoch dynamisch	optimal	hohe Last

* HPG

Wiederholgenauigkeit

r = ± 0.02 mm

Biegungs- und Torsionswerte

Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]

* mit Schienen

Laufwagen - Energiekette

Position	Material	Beschreibung	Art. No.	Dim.	Mass
19	Alu	Laufwageneinheit kpl*			175 kg *
23	PAG	Energiekette Y-Achse	H4.42.20.200.0	42 x 200 mm	2.2 kg/m
		Anschlusselement mit Kettenkamm	E4.420.20.1.2.C
25	PAG	Energiekette Z-Achse	H4.42.11.150.0	42 x 108 mm	1.96 kg/m
		Anschlusselement mit Kettenkamm	E4.420.11.1.2.C

* Gewicht ohne Motoren, Elektrokasten, Kabel.

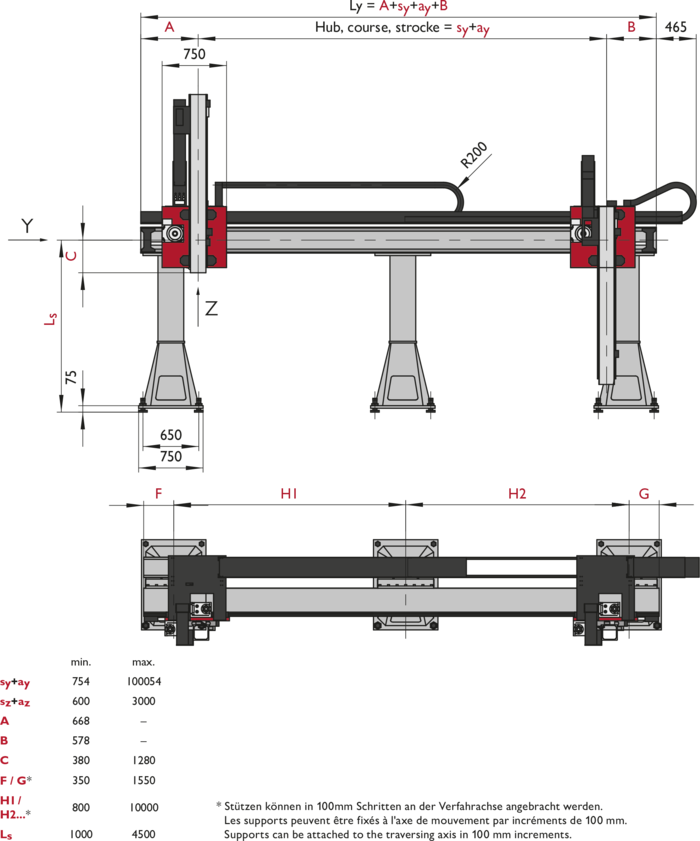

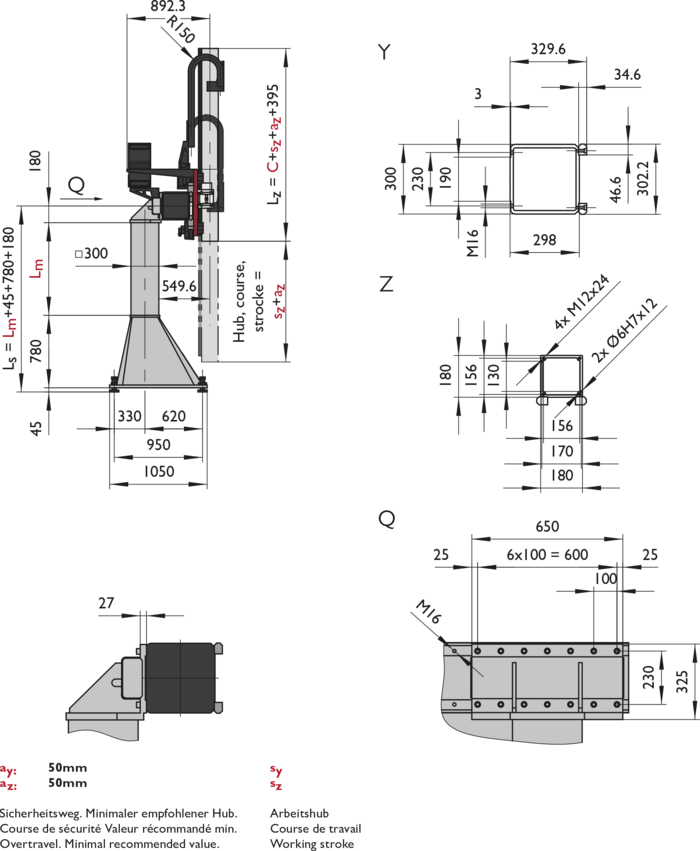

Hub und Antriebsdaten Typ ZP-5

Achse		y
Hub[mm]	[mm]	sy ≤ 100050¹
max. Nutzlast F	[N]	2000	3100	5000
Geschwindigkeit *	*[m min ^-1]**	150	100	60
Beschleunigung	[ms^-2]	5	3.5	2
Übersetzung Getriebe *	[-]	4	6	10
Güdel Getriebe Typ *	[-]	090	090	090
Linearvorschub pro Motorumdrehung	[mm]	50.00	33.33	20.00
Beschleunigungszeit	[s]	0.500	0.476	0.500
Beschleunigungshub	[m]	0.625	0.397	0.250
Drehzahl Motor *	[min-1]	3000	3000	3000
Statisches Motorenmoment *	[Nm]	3.9	3.1	2.5
Maximales Motorenmoment *	[Nm]	24.4	14.9	8.0
Reduziertes Massenträgheitsmoment der Achse *	[kgm²]	3.0E-02	1.6E-02	7.8E-03
		hoch dynamisch	optimal	hohe Last

Achse		z
Hub[mm]	[mm]	s_z ≤ 1600¹
max. Nutzlast F	[N]	1600	3100	5000
Geschwindigkeit *	*[m min ^-1]**	100	60	37.5
Beschleunigung	[ms^-2]	8.0	2.0	1.0
Übersetzung Getriebe *	[-]	6	10	16
Güdel Getriebe Typ *	[-]	090	090	090
Linearvorschub pro Motorumdrehung	[mm]	33.33	20.00	12.50
Beschleunigungszeit	[s]	0.208	0.500	0.625
Beschleunigungshub	[m]	0.174	0.250	0.195
Drehzahl Motor *	[min-1]	3000	3000	3000
Statisches Motorenmoment *	[Nm]	16.0	13.4	12.9
Maximales Motorenmoment *	[Nm]	29.4	16.4	14.5
Reduziertes Massenträgheitsmoment der Achse *	[kgm²]	8.2E-03	4.3E-03	2.7E-03
		hoch dynamisch	optimal	hohe Last

* HPG

Wiederholgenauigkeit

r = ± 0.02 mm

Biegungs- und Torsionswerte

Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]

* mit Schienen

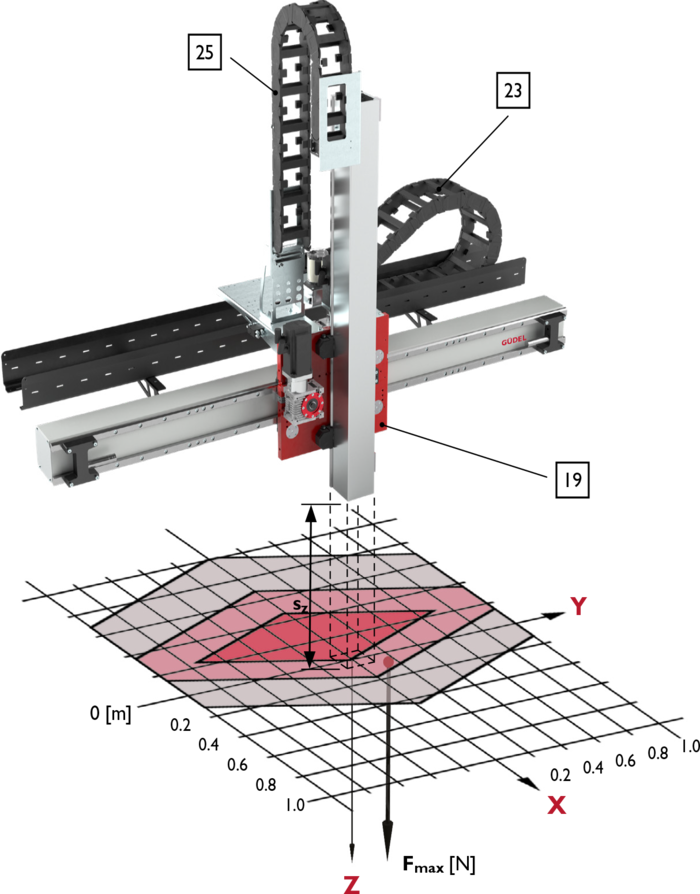

Laufwagen - Energiekette

Position	Material	Beschreibung	Art. No.	Dim.	Mass
19	Alu	Laufwageneinheit kpl*			377 kg *
23	PAG	Energiekette Y-Achse	H4Q.44.200.250.0	44 x 200 mm	1.7 kg/m
		Anschlusselement mit Kettenkamm	E4Q.440.200.1.12.C
25	PAG	Energiekette Z-Achse	H4Q.44.108.150.0	44 x 108 mm	1.5 kg/m
		Anschlusselement mit Kettenkamm	E4Q.440.108.1.12.C

* Gewicht ohne Motoren, Elektrokasten, Kabel.

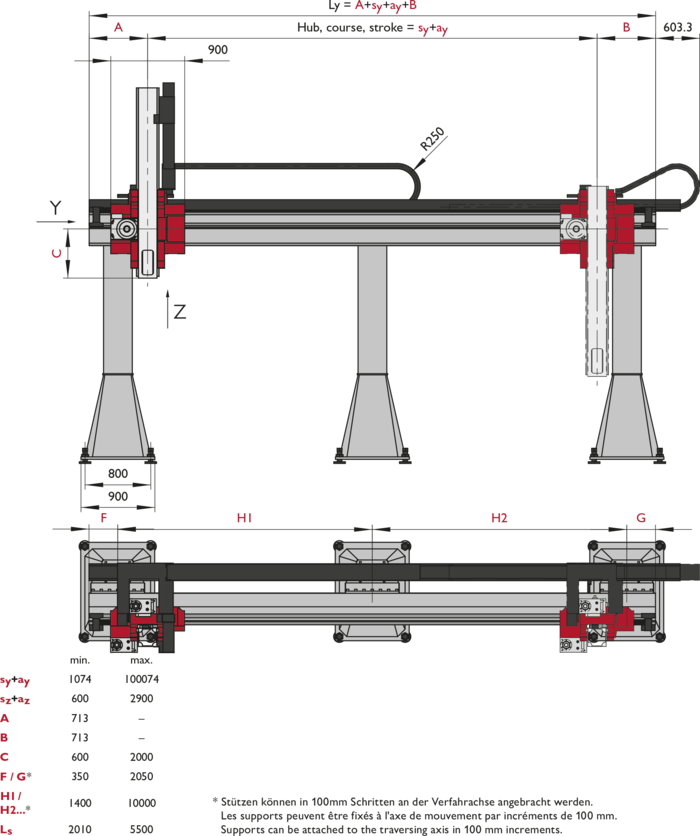

Hub und Antriebsdaten Typ ZP-6

Achse		y
Hub[mm]	[mm]	sy ≤ 100074¹
max. Nutzlast F	[N]	5000	8000	12500
Geschwindigkeit *	*[m min ^-1]**	200	120	75
Beschleunigung	[ms^-2]	4.0	3.0	2.0
Übersetzung Getriebe *	[-]	3	5	8
Güdel Getriebe Typ *	[-]	120	120	120
Linearvorschub pro Motorumdrehung	[mm]	71.11	42.67	26.67
Beschleunigungszeit	[s]	0.833	0.667	0.625
Beschleunigungshub	[m]	1.389	0.667	0.391
Drehzahl Motor *	[min-1]	2813	2813	2813
Statisches Motorenmoment *	[Nm]	6.8	5.3	4.6
Maximales Motorenmoment *	[Nm]	63.7	39.0	24.4
Reduziertes Massenträgheitsmoment der Achse *	[kgm²]	1.5E-01	6.9E-02	3.6E-02
		hoch dynamisch	optimal	hohe Last

Achse		z
Hub[mm]	[mm]	s_z ≤ 1600¹
max. Nutzlast F	[N]	5000	8000	12500
Geschwindigkeit *	*[m min ^-1]**	120	75	45
Beschleunigung	[ms^-2]	3.0	2.0	1.0
Übersetzung Getriebe *	[-]	5	8	13.33
Güdel Getriebe Typ *	[-]	120	120	120
Linearvorschub pro Motorumdrehung	[mm]	42.67	26.67	16.00
Beschleunigungszeit	[s]	0.667	0.625	0.750
Beschleunigungshub	[m]	0.667	0.391	0.281
Drehzahl Motor *	[min-1]	2813	2813	2813
Statisches Motorenmoment *	[Nm]	54.0	51.1	47.4
Maximales Motorenmoment *	[Nm]	70.7	62.0	52.6
Reduziertes Massenträgheitsmoment der Achse *	[kgm²]	3.4E-02	2.0E-02	1.1E-02
		hoch dynamisch	optimal	hohe Last

* HPG

Wiederholgenauigkeit

r = ± 0.02 mm

Biegungs- und Torsionswerte

Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]

* mit Schienen

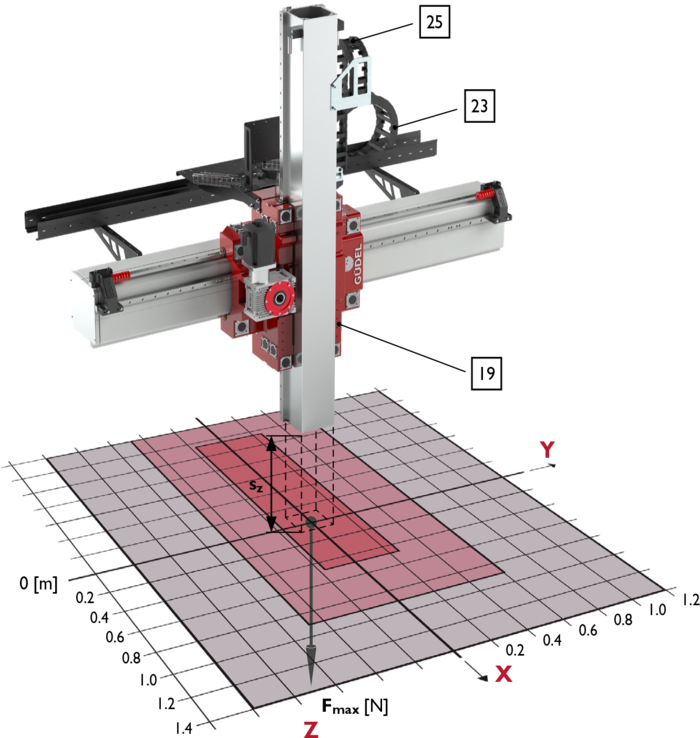

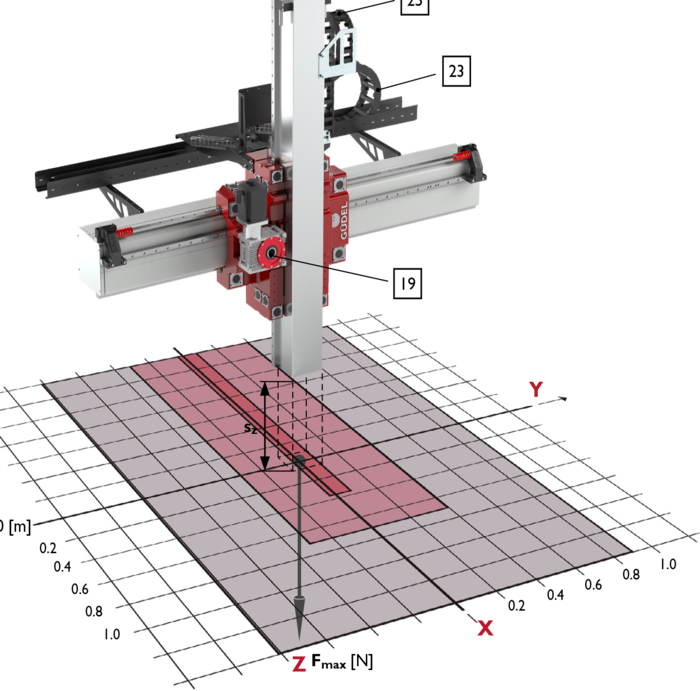

Laufwagen - Energiekette

Position	Material	Beschreibung	Art. No.	Dim.	Mass
19	Alu	Laufwageneinheit kpl*			Laufwageneinheit kpl*
23	PAG	Energiekette Y-Achse	H4Q.44.200.250.0	44 x 200 mm	1.7 kg/m
		Anschlusselement mit Kettenkamm	E4Q.440.200.1.12.C
25	PAG	Energiekette Z-Achse	H4Q.44.108.150.0	44 x 108 mm	1.5 kg/m
		Anschlusselement mit Kettenkamm	E4Q.440.108.1.12.C

* Gewicht ohne Motoren, Elektrokasten, Kabel. Standardmässig ist jedes 2. Kettenglied mit einem Trennsteg ausgerüstet. Fachböden für Energieketten auf Anfrage.

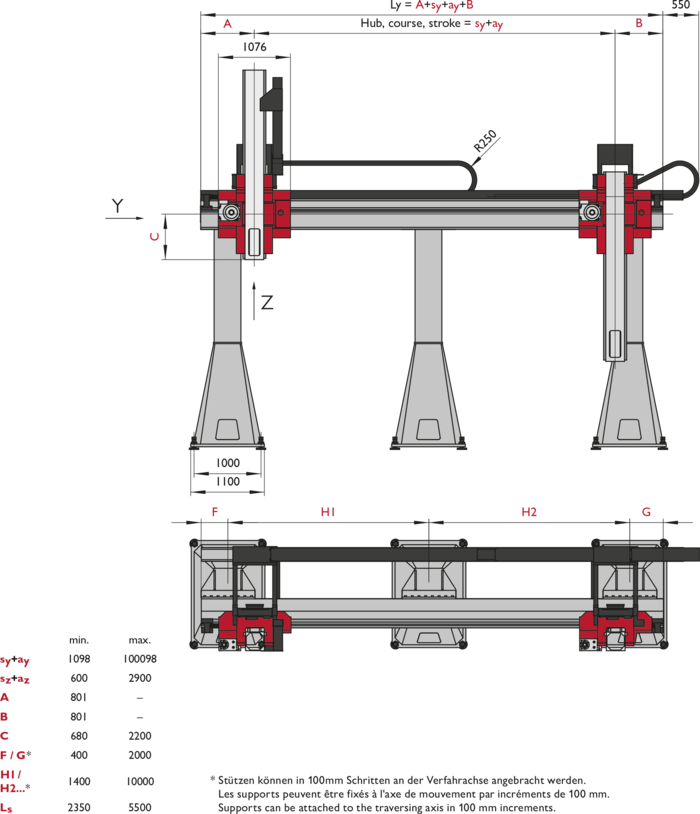

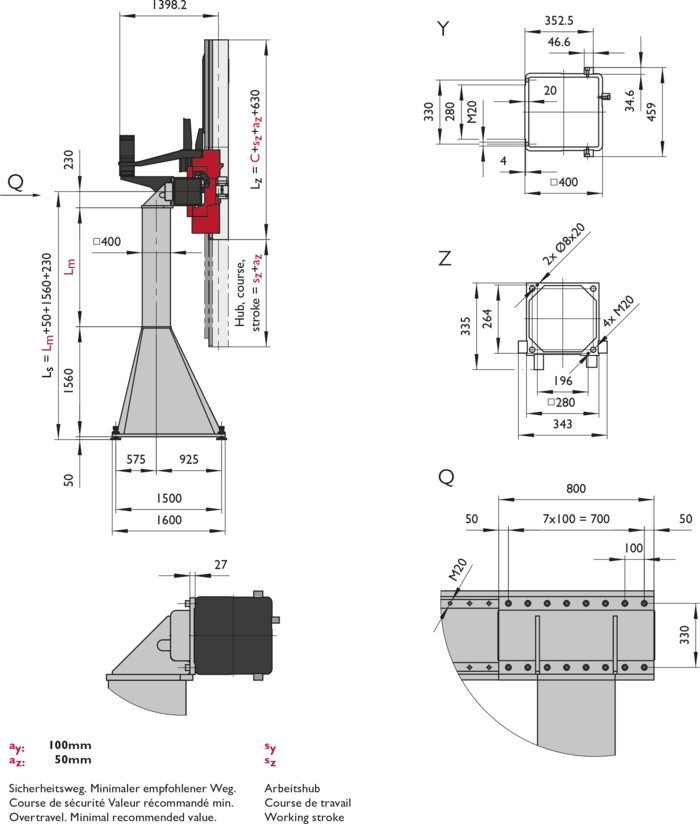

Hub und Antriebsdaten Typ ZP-7

Achse		y
Hub[mm]	[mm]	sy ≤ 100098¹
max. Nutzlast F	[N]	12500	20000	31250
Geschwindigkeit *	*[m min ^-1]**	150	100	100
Beschleunigung	[ms^-2]	4.0	3.0	2.0
Übersetzung Getriebe *	[-]	4	6	10
Güdel Getriebe Typ *	[-]	120	120	120
Linearvorschub pro Motorumdrehung	[mm]	53.33	35.56	21.33
Beschleunigungszeit	[s]	0.625	0.556	0.500
Beschleunigungshub	[m]	0.781	0.463	0.250
Drehzahl Motor *	[min-1]	2813	2813	2813
Statisches Motorenmoment *	[Nm]	10.3	9.4	8.2
Maximales Motorenmoment *	[Nm]	96.1	68.3	42.7
Reduziertes Massenträgheitsmoment der Achse *	[kgm²]	1.7E-01	1.0E-01	5.0E-02
		hoch dynamisch	optimal	hohe Last

Achse		z
Hub[mm]	[mm]	s_z ≤ 1600¹
max. Nutzlast F	[N]	12500	20000	31250
Geschwindigkeit *	*[m min ^-1]**	75	45	30
Beschleunigung	[ms^-2]	3.0	2.0	1.0
Übersetzung Getriebe *	[-]	16	25	35
Güdel Getriebe Typ *	[-]	240*	240*	240*
Linearvorschub pro Motorumdrehung	[mm]	25.00	16.00	11.43
Beschleunigungszeit	[s]	0.417	0.375	0.500
Beschleunigungshub	[m]	0.260	0.141	0.125
Drehzahl Motor *	[min-1]	3000	2813	2625
Statisches Motorenmoment *	[Nm]	67.9	64.1	68.0
Maximales Motorenmoment *	[Nm]	89.5	78.4	90.0
Reduziertes Massenträgheitsmoment der Achse *	[kgm²]	2.7E-02	1.7E-02	3.9E-02
		hoch dynamisch	optimal	hohe Last

* HPG

Wiederholgenauigkeit

r = ± 0.02 mm

Biegungs- und Torsionswerte

Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]

* mit Schienen

Typ ZP

Flexibel einsetzbares 2-Achs-Portal

2-Achs-Portal: Typ ZP

Das flexible Portal-System

Unser neues Portal-Konzept ermöglicht ein flexibles Positionieren der Stützen am Portalträger

MEDIA

Erleben Sie unsere Produkte

DOWNLOADS

Ihr Sorglos-Paket - Unsere Service Angebote

Support

Damit sich ihre Investition auszahlt

Protect

Damit Ihre Werte erhalten bleiben

Improve

So schaffen Sie Mehrwert

Verwandte Produkte

3-Achs-Portal FP

TrackMotion Floor TMF – Die lineare Bodenverfahrachse

TrackMotion Overhead TMO

Hochleistungswinkelgetriebe

Hochpräzisionsplanetengetriebe

Linearführungen

1-Achs-Portal EP

Kontakt

Ihre Anfrage beantworten wir gerne
